شیر خودکار فنری که با نام شیر خودکار فنری نیز شناخته می‌شود، یکی از اجزای پرکاربرد در سیستم‌های لوله‌کشی و تأسیسات صنعتی و ساختمانی است. وظیفه اصلی این شیر، جلوگیری از بازگشت سیال به درون خط لوله و هدایت آن تنها در یک مسیر مشخص می‌باشد. به عبارت ساده، این قطعه همانند یک دروازه عمل می‌کند که فقط در شرایط لازم باز می‌شود و در صورت تغییر فشار یا تمایل جریان به بازگشت، به‌طور خودکار بسته می‌گردد.

ساختار کلی شیر خودکار فنری

این شیر از اجزای نسبتاً ساده‌ای تشکیل شده است، اما عملکرد آن بسیار حساس و حیاتی است. مهم‌ترین بخش‌های تشکیل‌دهنده شیر عبارت‌اند از:

1. بدنه (Body): معمولاً از جنس برنج، استیل یا چدن ساخته می‌شود که بسته به شرایط کاری انتخاب می‌گردد.
2. دیسک یا سوپاپ (Disc): قطعه‌ای که وظیفه باز و بسته کردن مسیر جریان را دارد.
3. فنر (Spring): عنصر کلیدی در این شیر است که باعث می‌شود دیسک در حالت عادی بسته بماند و تنها در هنگام عبور جریان باز شود.
4. درپوش و نشیمنگاه (Seat): محلی که دیسک روی آن قرار می‌گیرد تا آب‌بندی کامل انجام شود.

نحوه عملکرد شیر خودکار فنری

عملکرد این شیر بسیار ساده ولی دقیق است:

1. زمانی که فشار سیال (آب یا گاز) در جهت درست جریان افزایش پیدا کند، نیروی حاصل از فشار می‌تواند فنر را فشرده کرده و دیسک را به عقب هدایت کند. در این حالت، مسیر باز شده و جریان عبور می‌کند.
2. زمانی که فشار سیال کاهش یافته یا بخواهد در جهت عکس حرکت کند، فنر دوباره به حالت اولیه خود بازمی‌گردد و دیسک روی نشیمنگاه می‌نشیند. این وضعیت باعث بسته شدن کامل مسیر و جلوگیری از بازگشت جریان می‌شود.

اهمیت استفاده از شیر خودکار فنری

وجود شیر خودکار فنری در بسیاری از سیستم‌های تاسیساتی الزامی است. در صورت نبود این قطعه، مشکلاتی همچون برگشت آب یا سیال، آسیب به پمپ‌ها و تجهیزات، و حتی نوسانات فشار در شبکه ایجاد خواهد شد. بنابراین این شیر علاوه بر حفظ سلامت سیستم، موجب افزایش عمر تجهیزات نیز می‌شود.

انواع شیر خودکار فنری از نظر جنس

شیرهای فنری بسته به محیط استفاده و نوع سیال در جنس‌های مختلفی تولید می‌شوند:

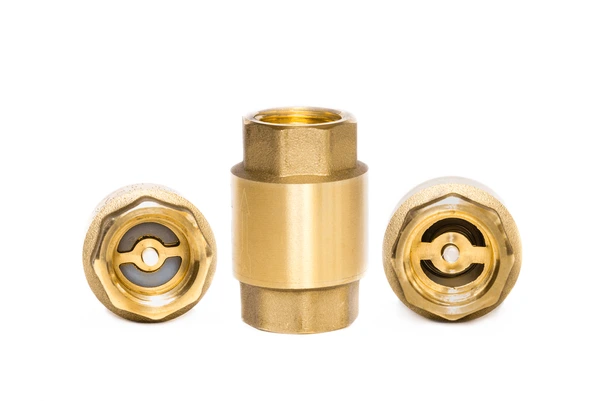

1. برنجی (Brass Spring Check Valve): مناسب برای سیستم‌های آب شهری، مصارف خانگی و تاسیسات ساختمانی.
2. استیل (Stainless Steel Spring Check Valve): مناسب برای صنایع غذایی، دارویی و خطوطی که مقاومت در برابر خوردگی اهمیت دارد.
3. چدنی (Cast Iron Spring Check Valve): پرکاربرد در صنایع بزرگ و خطوط انتقال آب یا فاضلاب.
4. فولادی (Steel Spring Check Valve): مناسب برای فشارهای بالا و سیستم‌های صنعتی سنگین.

کاربردهای شیر خودکار فنری

این شیر در حوزه‌های مختلف مورد استفاده قرار می‌گیرد:

1. سیستم‌های پمپاژ آب: جلوگیری از برگشت آب به داخل پمپ و آسیب به پروانه.
2. تاسیسات حرارتی و برودتی: کنترل جریان در بویلرها، چیلرها و سیستم‌های سرمایش و گرمایش.
3. صنایع نفت و گاز: پیشگیری از برگشت سیالات و بخارات در خطوط انتقال.
4. کاربردهای خانگی: جلوگیری از برگشت آب گرم یا سرد در لوله‌کشی‌های ساختمان.

مزایای شیر خودکار فنری

• طراحی ساده و عملکرد مطمئن
• نیاز به نگهداری کم
• جلوگیری از ضربه قوچ (Water Hammer) در برخی مدل‌ها
• قابلیت استفاده در فشارها و دماهای مختلف
• عمر طولانی در صورت انتخاب جنس مناسب

تفاوت شیر خودکار فنری با سایر شیرهای یکطرفه

شیرهای یکطرفه انواع مختلفی دارند که هرکدام بر اساس شرایط سیستم انتخاب می‌شوند. مقایسه شیر فنری با سایر مدل‌ها می‌تواند به انتخاب بهتر کمک کند:

1. شیر یکطرفه دریچه‌ای (Swing Check Valve):
   • بدون فنر بوده و حرکت دیسک آزادانه است.
   • در فشارهای پایین عملکرد مناسبی ندارد.
   • شیر فنری نسبت به این مدل، دقت و سرعت عملکرد بالاتری دارد.
2. شیر یکطرفه توپی (Ball Check Valve):
   • از یک توپ برای بستن مسیر استفاده می‌کند.
   • بیشتر در خطوط فاضلاب و سیالات با ذرات معلق کاربرد دارد.
   • شیر فنری برای جریان‌های تمیز و فشارهای بالا مناسب‌تر است.
3. شیر یکطرفه دیسکی (Wafer Check Valve):
   • طراحی فشرده دارد و برای فضاهای کوچک کاربردی است.
   • شیر فنری نسبت به این مدل تحمل فشار و قابلیت آب‌بندی بهتری دارد.

نکات مهم در انتخاب شیر خودکار فنری

برای خرید و انتخاب شیر مناسب، توجه به عوامل زیر ضروری است:

1. جنس بدنه:
   • برای مصارف خانگی معمولاً برنجی بهترین انتخاب است.
   • برای صنایع حساس (غذایی و دارویی) استیل ضدزنگ توصیه می‌شود.
   • برای خطوط بزرگ انتقال آب و فاضلاب، چدن یا فولاد مناسب است.
2. سایز (قطر اسمی – DN):
   • باید متناسب با سایز لوله انتخاب شود تا افت فشار ایجاد نکند.
3. فشار کاری (PN):
   • فشار قابل تحمل شیر باید بالاتر یا برابر با فشار سیستم باشد.
4. دمای کاری:
   • بسته به نوع سیال و دما، جنس بدنه و آب‌بندی باید انتخاب گردد.
5. نوع اتصال:
   • رزوه‌ای (Threaded) برای لوله‌های کوچک.
   • فلنجی (Flanged) برای لوله‌های بزرگ و فشارهای بالا.

مزایای استفاده از شیر خودکار فنری

• جلوگیری از آسیب به پمپ‌ها: از برگشت آب جلوگیری کرده و عمر پمپ را افزایش می‌دهد.
• افزایش ایمنی سیستم: مانع برگشت سیال خطرناک یا آلوده می‌شود.
• نصب آسان: در مدل‌های رزوه‌ای به‌سادگی در مسیر لوله نصب می‌شود.
• کارکرد خودکار: نیازی به دخالت نیروی انسانی ندارد.
• قابلیت استفاده در سیستم‌های متنوع: آب، هوا، بخار و حتی مواد شیمیایی.

معایب شیر خودکار فنری

• ایجاد افت فشار به دلیل وجود فنر و دیسک.
• حساسیت به ذرات معلق در سیال که ممکن است مانع آب‌بندی کامل شود.
• نیاز به انتخاب دقیق متناسب با فشار و دما برای جلوگیری از خرابی زودهنگام.

روش صحیح نصب شیر خودکار فنری

برای افزایش طول عمر و عملکرد مناسب این شیر، رعایت نکات زیر ضروری است:

1. جهت جریان: همیشه باید به علامت فلش روی بدنه شیر توجه شود.
2. مکان نصب: بهترین محل، بعد از پمپ یا در خطوطی است که احتمال برگشت جریان وجود دارد.
3. تمیز بودن لوله‌ها: قبل از نصب، باید لوله‌ها شستشو شوند تا ذراتی وارد مکانیزم شیر نشوند.
4. عدم نصب در مسیر عمودی با جریان رو به پایین: در این حالت عملکرد فنر دچار اختلال می‌شود.

استانداردهای مرتبط با شیر خودکار فنری

تولید این شیرها بر اساس استانداردهای جهانی صورت می‌گیرد. برخی از مهم‌ترین آنها عبارت‌اند از:

• API 594 و API 598 برای طراحی و تست شیرهای یکطرفه
• DIN 3202 و EN 558 برای ابعاد و طول نصب
• BS EN 12334 برای شیرهای یکطرفه با فنر

کاربردهای صنعتی و خانگی

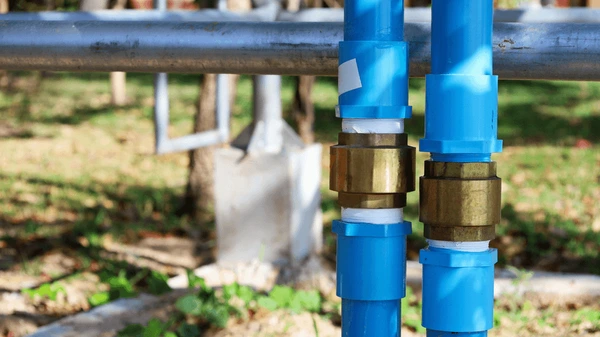

• خانگی: جلوگیری از برگشت آب در پمپ‌های خانگی و سیستم‌های موتورخانه.
• صنعتی: در خطوط انتقال بخار، گاز و مواد شیمیایی.
• کشاورزی: در سیستم‌های آبیاری تحت فشار.
• نفت و گاز: برای جلوگیری از برگشت سیالات در خطوط انتقال.

جمع‌بندی

شیر خودکار فنری یکی از پرکاربردترین شیرهای یکطرفه در سیستم‌های لوله‌کشی و صنعتی است که با استفاده از فنر و دیسک، مانع بازگشت سیال می‌شود. انتخاب درست آن بر اساس جنس، سایز، فشار و نوع اتصال می‌تواند عمر سیستم را افزایش دهد و از آسیب به تجهیزات جلوگیری کند. اگرچه این شیر ممکن است باعث کمی افت فشار شود، اما مزایای آن در افزایش ایمنی و بهره‌وری سیستم بسیار بیشتر است. جهت دریافت اطلاعات بیشتر با ما تماس بگیرید.
