بررسی ساختار، کاربرد و مزایای اتصالات فولادی بدون درز Schedule 40
در صنایع تأسیسات، اتصالات فولادی به دستههای مختلفی تقسیم میشوند. یکی از پرکاربردترین و مهمترین این دستهها، اتصالات رده چهل مانیسمان یا همان Seamless Schedule 40 Fittings هستند. این نوع اتصالات در پروژههای صنعتی، خطوط لوله فشار بالا، تأسیسات ساختمانی و حتی پالایشگاهی کاربرد وسیعی دارند.
در این مقاله از بازرگانی شکرالهی، شما را با ساختار، کاربرد، استانداردها و تفاوتهای اتصالات رده چهل مانیسمان آشنا میکنیم.
اتصالات مانیسمان چیست؟
مانیسمان (Seamless) به لولهها و اتصالاتی گفته میشود که فاقد درز جوش هستند. این نوع اتصالات از شمش فولادی طی فرآیند نورد گرم ساخته میشوند و مقاومت مکانیکی بالایی دارند.
ویژگی اصلی مانیسمان:
- یکنواختی ساختار
- مقاومت بالا در برابر فشار و ضربه
- تحمل دمای بالا
- دوام طولانی در سیستمهای حساس
رده چهل (Schedule 40) یعنی چه؟
SCH 40 یا رده ۴۰ یک استاندارد ضخامت برای لولهها و اتصالات فولادی است که مطابق با استاندارد ANSI B36.10 تعریف شده. این عدد تعیینکنندهی ضخامت دیواره لوله یا اتصال در قطرهای مختلف است.
مثال:
| سایز اسمی (اینچ) | ضخامت رده ۴۰ (mm) |
|---|---|
| ۱/۲ اینچ | ۲.۷۷ |
| ۱ اینچ | ۳.۳۸ |
| ۲ اینچ | ۳.۹۱ |
| ۴ اینچ | ۶.۰۲ |
نکته: هرچه سایز بزرگتر میشود، ضخامت دیواره در رده چهل هم بیشتر میشود.

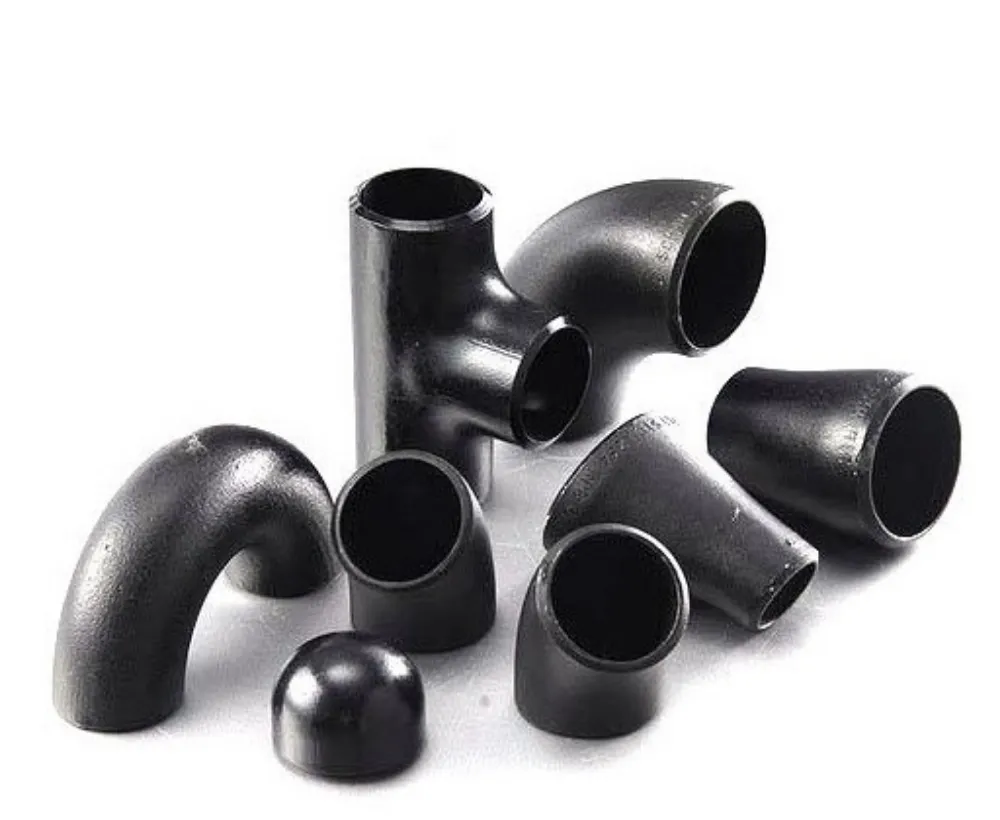

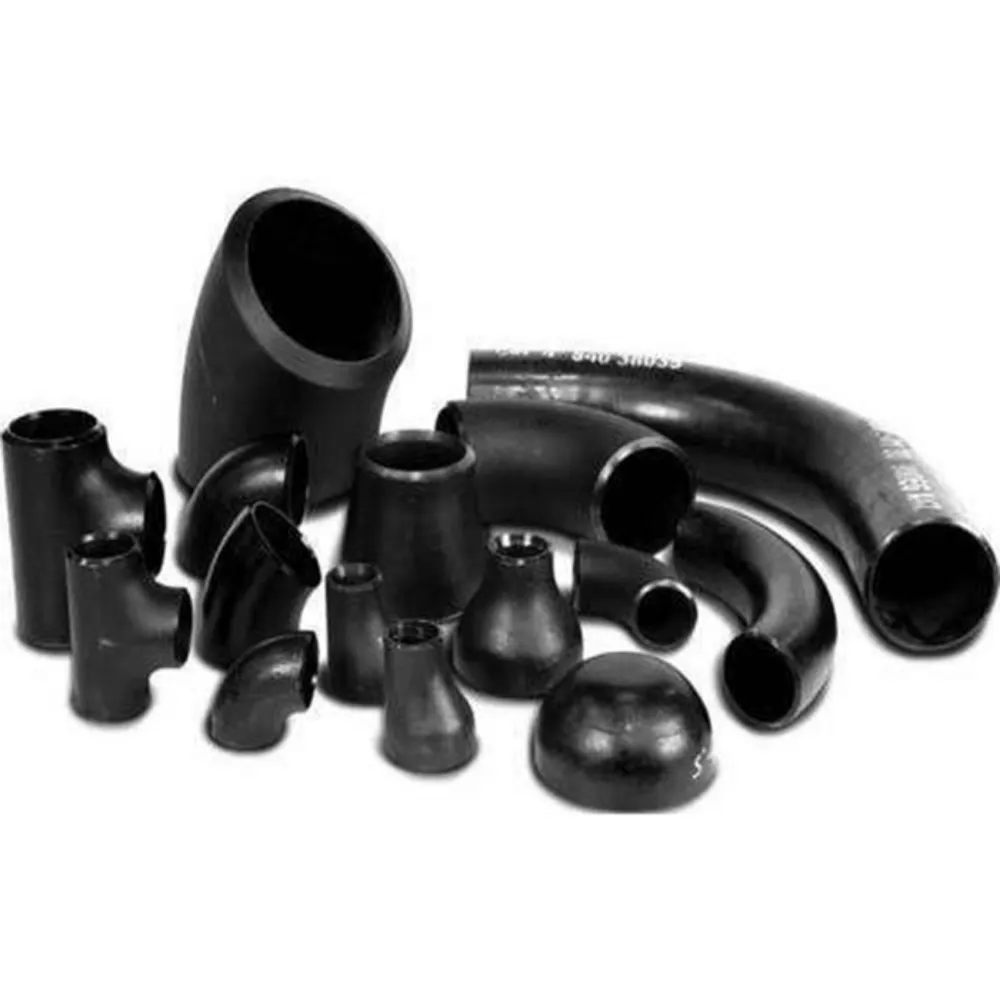

اتصالات رده چهل مانیسمان شامل چه قطعاتی میشود؟
اتصالات رده ۴۰ معمولاً شامل موارد زیر هستند:
- زانو (Elbow) – در زوایای ۴۵ و ۹۰ درجه
- سهراهی (Tee) – ساده یا کاهنده
- تبدیل (Reducer) – هممرکز و غیرهممرکز
- کپ (Cap) – درپوش انتهایی لوله
- بوشن (Coupling) – اتصال مستقیم لولهها
- مغزی (Nipple) – قطعه کوتاه رابط بین دو اتصال
تمام این قطعات بدون درز جوش هستند و با رده چهل تولید میشوند.
کاربردهای اتصالات رده چهل مانیسمان
این اتصالات بهخاطر مقاومت بالا در برابر فشار و دمای بالا در پروژههای زیر استفاده میشوند:
- خطوط بخار و آب داغ
- سیستمهای هوای فشرده
- تأسیسات نفت، گاز و پتروشیمی
- شبکههای آتشنشانی
- خطوط انتقال گاز صنعتی و شهری
تفاوت اتصالات رده چهل مانیسمان با سایر اتصالات
| ویژگیها | رده ۴۰ مانیسمان | جوشی معمولی | رده ۸۰ |
|---|---|---|---|
| درز جوش | ندارد | دارد | ندارد |
| ضخامت دیواره | متوسط | متوسط | زیاد |
| مقاومت در برابر فشار | بالا | معمولی | بسیار بالا |
| وزن | متوسط | سبکتر | سنگینتر |
| قیمت | متوسط به بالا | ارزانتر | گرانتر |
مزایای استفاده از اتصالات مانیسمان رده ۴۰
- طول عمر بالا
- مقاومت در برابر خوردگی و فشار
- قابلیت استفاده در محیطهای صنعتی و حساس
- کاهش ریسک نشتی به دلیل عدم وجود درز جوش
- تطابق با استانداردهای بینالمللی (ASTM A234, ANSI, ASME)
نکات مهم هنگام خرید اتصالات رده چهل
- از برندهای معتبر و دارای گواهینامه استاندارد خرید کنید
- به آلیاژ بدنه و ضخامت دقیق توجه کنید
- اتصالات باید دارای مارکگذاری سایز و فشار باشند
- از فروشندههای مطمئن و تخصصی مثل بازرگانی شکرالهی تهیه کنید
سوالات متداول (FAQ)
آیا اتصالات رده چهل برای لولهکشی گاز مناسباند؟
بله، بهخصوص در خطوط فشار بالا یا صنعتی.
تفاوت مانیسمان با اتصالات درزدار چیست؟
مانیسمان بدون درز است و تحمل فشار و دمای بیشتری دارد.
چطور میفهمیم یک اتصال واقعاً مانیسمانه؟
اتصالات مانیسمان معمولاً سنگینترند، روی بدنهشون جوش طولی دیده نمیشه و مارکگذاری مشخص دارند.
جمعبندی
اتصالات رده چهل مانیسمان ترکیبی از قدرت، دوام و ایمنی هستند. استفاده از آنها در پروژههای صنعتی و ساختمانی، باعث افزایش عمر سیستم و کاهش هزینههای نگهداری میشود. برای تهیه این نوع اتصالات با کیفیت اصلی و مشاوره تخصصی، با تیم بازرگانی شکرالهی تماس بگیرید.
