در دنیای تأسیسات و صنایع سنگین، همواره نیاز به لولهها و اتصالاتی وجود دارد که بتوانند فشار، دما و شرایط سخت کاری را تحمل کنند. در این میان، اصطلاحی که بسیار شنیده میشود «مانیسمان» است. شاید برای بسیاری از افراد این سؤال پیش بیاید که منظور از مانیسمان چیست؟ و چرا اینقدر در صنعت از آن صحبت میشود. در این مقاله تلاش میکنیم به زبان ساده و کاربردی، مانیسمان را معرفی کنیم، ویژگیها و کاربردهای آن را توضیح دهیم و به تفاوتهایش با سایر اتصالات بپردازیم.
مانیسمان به چه معناست؟
مانیسمان در واقع به لولهها و اتصالات فولادی بدون درز (Seamless) گفته میشود.
برخلاف لولههای معمولی که از ورق فولادی ساخته و سپس به وسیله جوشکاری به هم متصل میشوند، لوله مانیسمان به صورت یکپارچه و بدون هیچگونه جوش یا درزی تولید میگردد.
این ویژگی باعث میشود که مانیسمان استحکام و مقاومت بسیار بالایی در برابر فشار و خوردگی داشته باشد. به همین دلیل در صنایع حساس مانند نفت، گاز، پتروشیمی و نیروگاهها به طور گسترده مورد استفاده قرار میگیرد.
تاریخچه تولید لوله مانیسمان
لولههای بدون درز اولین بار در قرن نوزدهم در اروپا تولید شدند. شرکتهای آلمانی و بعدها آمریکایی پیشگام این صنعت بودند.
واژه مانیسمان از نام یک شرکت آلمانی گرفته شده که در زمینه تولید لولههای بدون درز پیشگام بوده است. این شرکت با ابداع روشهای نوین نورد و کشش فولاد توانست لولههایی تولید کند که نیازی به جوشکاری نداشتند و همین موضوع نقطه عطفی در صنعت لولهسازی به شمار میرفت.
تفاوت لوله مانیسمان با لولههای درزدار
یکی از سؤالات مهم این است که چرا باید از مانیسمان استفاده کنیم؟
برای پاسخ به این سؤال باید تفاوت آن را با لولههای درزدار بررسی کنیم:
- ساختار یکپارچه:
لولههای درزدار از ورق فولادی ساخته شده و محل اتصال آنها با جوش مشخص است. اما مانیسمان هیچگونه جوشی ندارد. - مقاومت در برابر فشار:
چون لوله مانیسمان فاقد خط جوش است، احتمال ترکخوردگی یا شکستگی در آن بسیار کمتر از لولههای درزدار است. - کاربرد در صنایع حساس:
در خطوط انتقال نفت، گاز و بخار که فشار بسیار بالاست، استفاده از لولههای درزدار خطرناک خواهد بود. در این شرایط تنها گزینه مطمئن، مانیسمان است. - دوام بیشتر:
عمر مفید مانیسمان بسیار بالاتر بوده و در مقابل خوردگی و تنشهای مکانیکی مقاومت بیشتری دارد.
فرآیند تولید لوله مانیسمان
روش تولید لوله مانیسمان با لولههای درزدار کاملاً متفاوت است. این فرآیند شامل مراحل زیر میشود:
- انتخاب شمش فولادی:
ابتدا شمش فولادی باکیفیت انتخاب میشود. - سوراخکاری (Piercing):
شمش فولادی در دمای بالا حرارت داده شده و با استفاده از دستگاههای مخصوص سوراخ میشود تا به شکل استوانه توخالی درآید. - نورد و کشش:
این استوانه توخالی از میان غلتکها عبور داده میشود تا قطر و ضخامت مورد نظر به دست آید. - عملیات حرارتی:
لولهها تحت عملیات حرارتی قرار میگیرند تا استحکام و خواص مکانیکی آنها بهبود یابد. - کنترل کیفیت:
در نهایت لولهها با روشهای مختلف تست میشوند تا از نبود ترک یا نقص اطمینان حاصل شود.
مزایای استفاده از مانیسمان
ویژگیهای منحصر به فرد مانیسمان باعث شده است که در بسیاری از پروژهها انتخاب اول باشد. برخی از مهمترین مزایا عبارتند از:
- تحمل فشار بالا بدون خطر ترکخوردگی
- مقاومت عالی در برابر حرارت و شرایط سخت محیطی
- دوام طولانیمدت در مقایسه با لولههای درزدار
- کارایی بالا در صنایع حساس مثل نفت و گاز
- قابلیت استفاده در ردههای مختلف بسته به نیاز پروژه
ردهبندی لولههای مانیسمان
لولههای مانیسمان بر اساس ضخامت دیواره و توان تحمل فشار به ردههای مختلف تقسیم میشوند. مهمترین ردهها عبارتند از:
- رده ۲۰: برای فشارهای کم و متوسط
- رده ۴۰: پرکاربردترین رده، مناسب برای فشارهای متوسط و بالا
- رده ۸۰: مخصوص فشارهای بالا و صنایع سنگین
- رده ۱۲۰ و ۱۶۰: برای شرایط فوقفشار و کاربردهای خاص
این ردهبندی کمک میکند تا بسته به نیاز پروژه، نوع مناسب مانیسمان انتخاب شود.
کاربردهای مانیسمان در صنعت
مانیسمان به دلیل استحکام بالا در بخشهای مختلف صنعت مورد استفاده قرار میگیرد، از جمله:
- خطوط انتقال نفت و گاز
- شبکههای بخار و حرارتی
- صنایع پتروشیمی و پالایشگاهها
- نیروگاهها
- تأسیسات صنعتی و ساختمانی
ویژگیهای فنی لوله مانیسمان
برای شناخت بهتر مانیسمان باید ویژگیهای فنی آن را بررسی کنیم. این ویژگیها همان عواملی هستند که باعث شده این نوع لوله در صنایع مختلف جایگاه ویژهای پیدا کند:
- استحکام کششی و فشاری بالا:
لوله مانیسمان به دلیل ساختار بدون درز، توان تحمل فشارهای بسیار بالا را دارد. - مقاومت در برابر خوردگی و فرسایش:
در مقایسه با لولههای درزدار، مانیسمان دیرتر دچار پوسیدگی یا زنگزدگی میشود. - تحمل دمایی گسترده:
از دماهای بسیار پایین تا دماهای بالا (حتی بالای ۴۰۰ درجه سانتیگراد) قابل استفاده است. - ابعاد متنوع:
این لولهها در قطرها و ضخامتهای مختلف تولید میشوند و دست طراحان و مجریان پروژهها را باز میگذارند. - سطح داخلی صاف و یکنواخت:
به دلیل نبود خط جوش، انتقال سیالات با راندمان بالاتری انجام میشود.
مزایای استفاده از مانیسمان
مزایای اصلی مانیسمان را میتوان اینگونه خلاصه کرد:
- ایمنی بالا در پروژههای حساس: در خطوط انتقال گاز یا بخار، هرگونه نشتی میتواند خسارت جبرانناپذیری ایجاد کند. مانیسمان با حذف درز جوش، ریسک نشتی را به حداقل میرساند.
- طول عمر بیشتر: این لولهها دیرتر دچار خرابی یا فرسودگی میشوند و هزینههای نگهداری را کاهش میدهند.
- قابلیت استفاده در شرایط خاص: از صنایع نفت و گاز گرفته تا صنایع نظامی و دریایی، همگی به دلیل شرایط سخت از مانیسمان بهره میبرند.
- سازگاری با فشارهای بالا: ردههای مختلف مانیسمان امکان انتخاب لوله متناسب با نیاز هر پروژه را فراهم میکنند.
معایب لوله مانیسمان
هرچند مانیسمان مزایای زیادی دارد، اما معایبی نیز در استفاده از آن وجود دارد:
- قیمت بالا:
به دلیل پیچیدگی فرآیند تولید و کیفیت بالای محصول، قیمت مانیسمان از لولههای درزدار بیشتر است. - وزن بیشتر:
بهویژه در ردههای بالاتر مانند ۸۰ یا ۱۶۰، وزن لولهها افزایش مییابد و حملونقل آنها دشوارتر است. - محدودیت در دسترسی:
به دلیل وارداتی بودن بخش عمدهای از این محصولات، در برخی مواقع تأمین آنها دشوار یا زمانبر خواهد بود.
نکات مهم در خرید لوله مانیسمان
اگر قصد خرید مانیسمان دارید، باید به نکات زیر توجه ویژه داشته باشید:
- تعیین نیاز پروژه: قبل از خرید، مشخص کنید لوله برای چه نوع سیال و چه سطح فشاری نیاز است.
- رده مناسب: انتخاب بین ردههای ۲۰، ۴۰، ۸۰ و بالاتر باید متناسب با فشار و دمای کاری انجام شود.
- برند تولیدکننده: برندهای معتبر خارجی و داخلی تفاوت زیادی در کیفیت دارند. برندهای اروپایی و چینی بیشترین سهم بازار ایران را دارند.
- استانداردها: لولههای مانیسمان باید بر اساس استانداردهای جهانی مثل ASTM یا DIN تولید شده باشند.
- کنترل کیفیت: بررسی گواهینامهها و تستهای کیفی محصول قبل از خرید ضروری است.

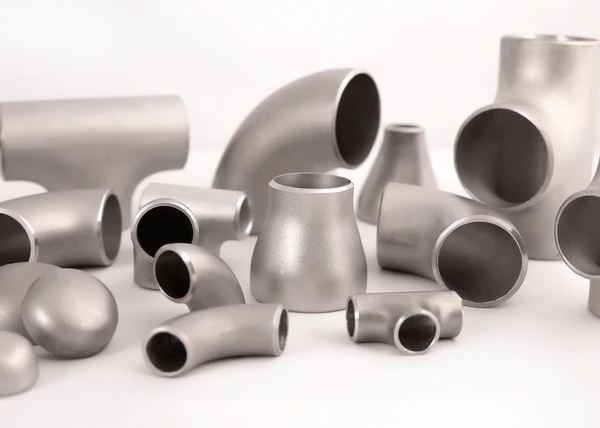

اتصالات مانیسمان
لولهها به تنهایی پاسخگوی نیاز پروژهها نیستند و برای نصب و اجرای خطوط لوله به اتصالات هم نیاز داریم. اتصالات مانیسمان نیز همانند لولهها بدون درز تولید میشوند و شامل موارد زیر هستند:
- زانو مانیسمان: تغییر مسیر جریان
- سهراهی مانیسمان: تقسیم جریان
- کاپ مانیسمان: مسدود کردن انتهای لوله
- تبدیل مانیسمان: اتصال لولهها با قطر متفاوت
این اتصالات معمولاً از فولاد کربنی ساخته شده و همان ویژگیهای مقاومتی لوله مانیسمان را دارند.
کاربردهای تخصصی مانیسمان
کاربرد مانیسمان فقط محدود به نفت و گاز نیست، بلکه در صنایع دیگر نیز اهمیت دارد:
- صنایع شیمیایی: انتقال مواد خورنده
- صنایع غذایی: خطوط بخار و آب داغ
- نیروگاهها: سیستمهای بویلر و بخار فشار بالا
- ساختمانها: تأسیسات گرمایشی و سرمایشی بزرگ
مقایسه مانیسمان با سایر لولهها
برای درک بهتر مزیتهای مانیسمان، آن را با چند لوله رایج دیگر مقایسه میکنیم:
- درزدار: ارزانتر اما کمدوامتر
- پلاستیکی (PVC و PPR): سبکتر و مقاوم در برابر خوردگی، اما تحمل فشار پایینتر
- استیل ضدزنگ: مقاومت بالا در برابر خوردگی، اما هزینه بسیار زیاد
این مقایسه نشان میدهد که مانیسمان انتخابی متعادل برای پروژههایی است که نیاز به مقاومت بالا و طول عمر طولانی دارند.
نکات نگهداری از لولههای مانیسمان
برای افزایش طول عمر مانیسمان باید به نکات زیر توجه شود:
- انبارداری صحیح: در فضای خشک و به دور از رطوبت نگهداری شود.
- پوششهای ضدزنگ: در صورت استفاده طولانیمدت، پوششهای ضدخوردگی به کار برده شود.
- بازرسی دورهای: خطوط انتقال بهطور مرتب بررسی شوند تا در صورت وجود مشکل سریعاً رفع گردد.
- جلوگیری از ضربه: هنگام جابجایی باید از ضربه یا سقوط لولهها جلوگیری شود.
جمعبندی
بازرگانی شکرالهی تامین کننده ی اتصالات مانیسمان با تجربه سالیانه. در پاسخ به سؤال «منظور از مانیسمان چیست؟» باید گفت که مانیسمان به لولهها و اتصالات فولادی بدون درز اطلاق میشود که با استفاده از فناوریهای خاص و پیچیده تولید میگردند. این لولهها به دلیل استحکام بالا، مقاومت در برابر فشار و طول عمر زیاد، جایگاهی ویژه در صنایع نفت، گاز، پتروشیمی، نیروگاهها و حتی پروژههای ساختمانی دارند.
اگرچه قیمت آنها نسبت به لولههای درزدار بالاتر است، اما در پروژههای حساس و پرخطر بهترین و مطمئنترین انتخاب محسوب میشوند.
بنابراین هرگاه صحبت از انتقال ایمن سیالات تحت فشار بالا به میان بیاید، مانیسمان نخستین گزینهای است که کارشناسان پیشنهاد میکنند. جهت دریافت اطلاعات با ما تماس بگیرید.
